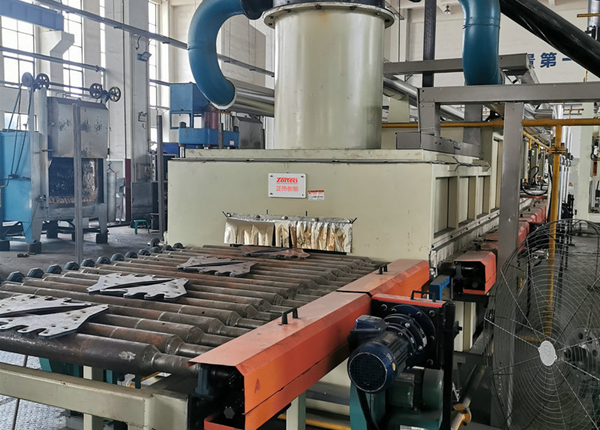

①辊底式加热炉由预热室、加热区、保温区和出料锁气室组成，分快进、主驱动和快出三组驱动。

②进料门采用密封保温结构，配备驱动和限位系统。

③工件的快速进料采用伺服驱动，由伺服电机、辊棒、齿轮、行程控制装置等组成。

④炉底由耐热钢辊棒构成。工件按工艺设定的时间在辊棒上运行，完成工件加热、保温的奥 氏体化全过程。

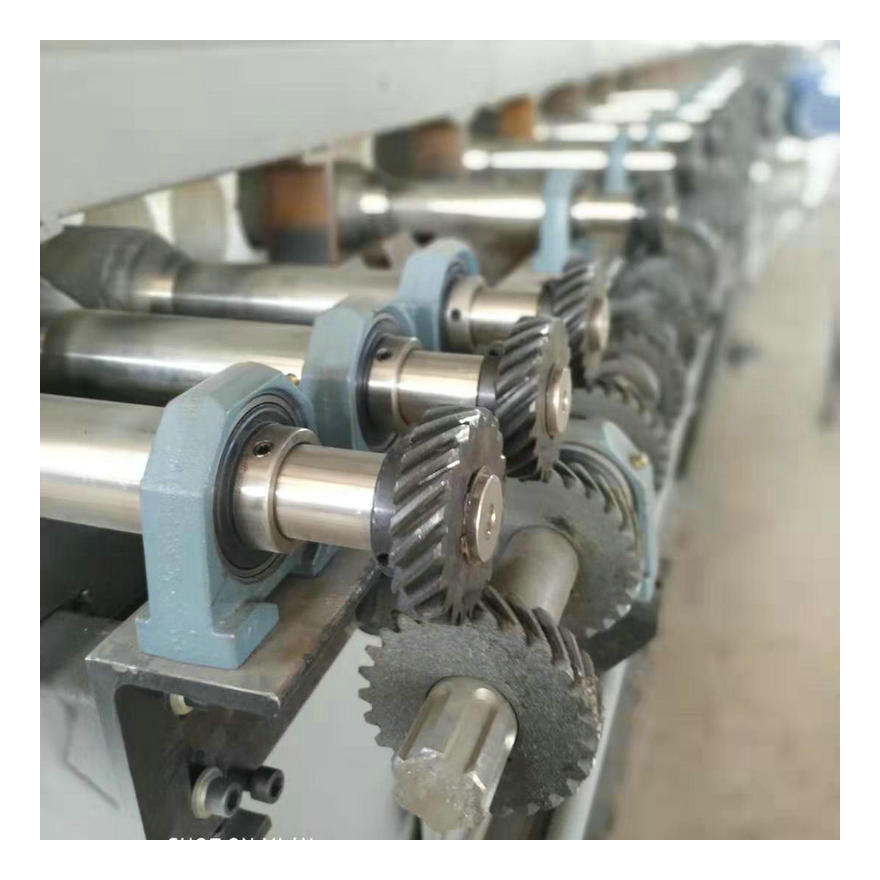

⑤炉内辊棒主驱动系统，包括齿轮马达减速器、变频器、辊棒、齿轮、轴承座支撑装置、限 位开关等组成。移动速度按照工艺要求自动调整。

⑥工件的快速出料采用伺服驱动，由伺服电机、辊棒、齿轮、行程控制装置等组成。。

⑦加热室的炉衬全部采用轻质抗渗碳砖的硅酸铝陶瓷纤维毯作为保温

⑧在炉子的不同位置设置了气密性观察孔，包括观察孔隔热翻板、高温玻璃。

⑨前炉门口设有排气罩，用于收集炉门扩和废气管燃烧的废气，由钢板制成并由废气导管和排放口连接， 排除的炉气经燃烧后排放
