铝合金固溶生产线返回列表
产品简介：一.铝合金淬火炉的用途：适用于对大、中型铝合金产品零部件的固溶处理及时效处理。二.铝合金淬火炉（立式）的简介：铝合金淬火炉是由加热炉罩和移动式底架组成的。方形（或圆形）炉罩顶装有起重机机构，通过链条和挂钩可将料筐吊至炉膛。炉罩由型钢支起，底部有气动（或电动）…
在线咨询
分享

一.铝合金淬火炉的用途：适用于对大、中型铝合金产品零部件的固溶处理及时效处理。

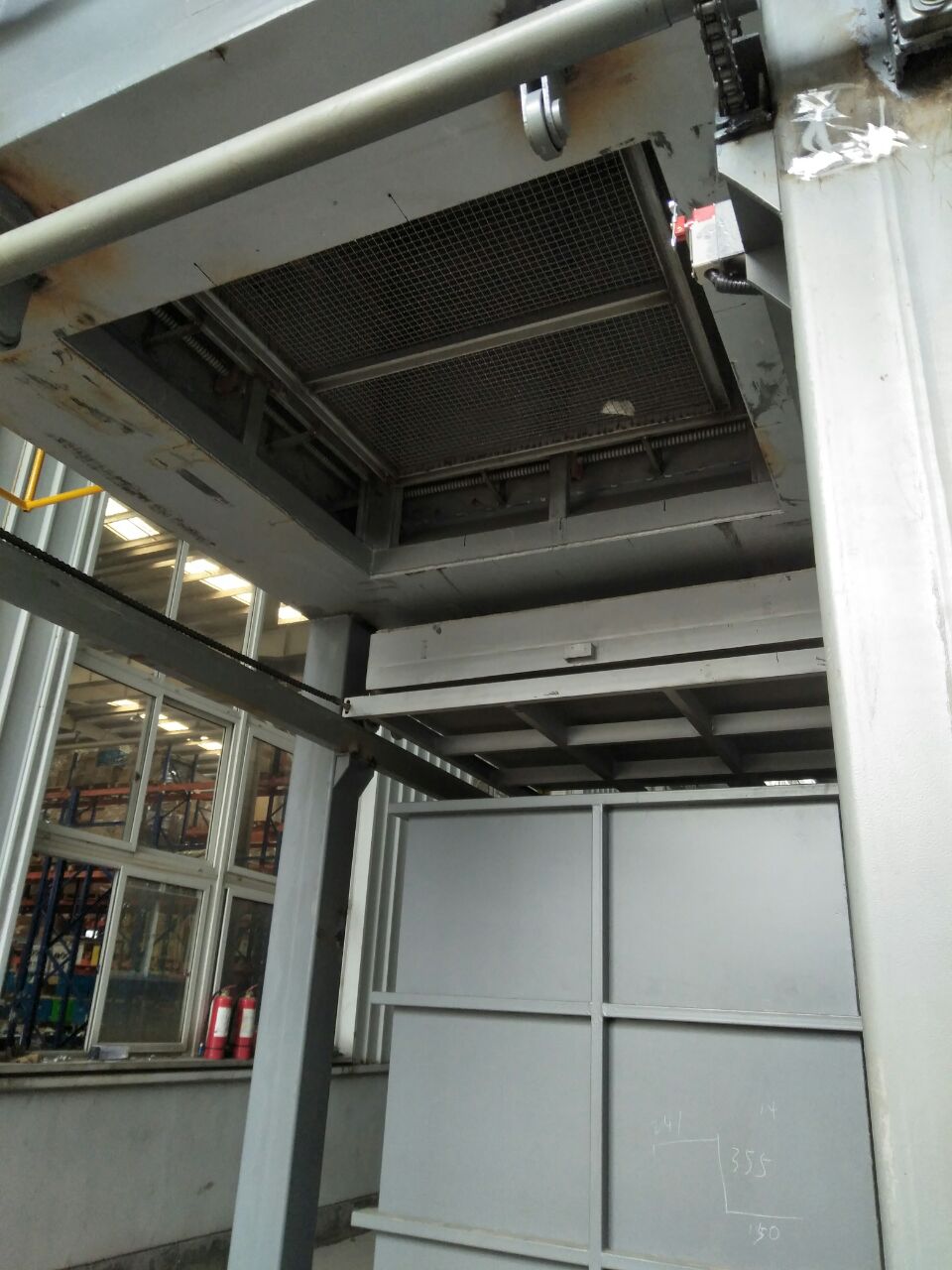

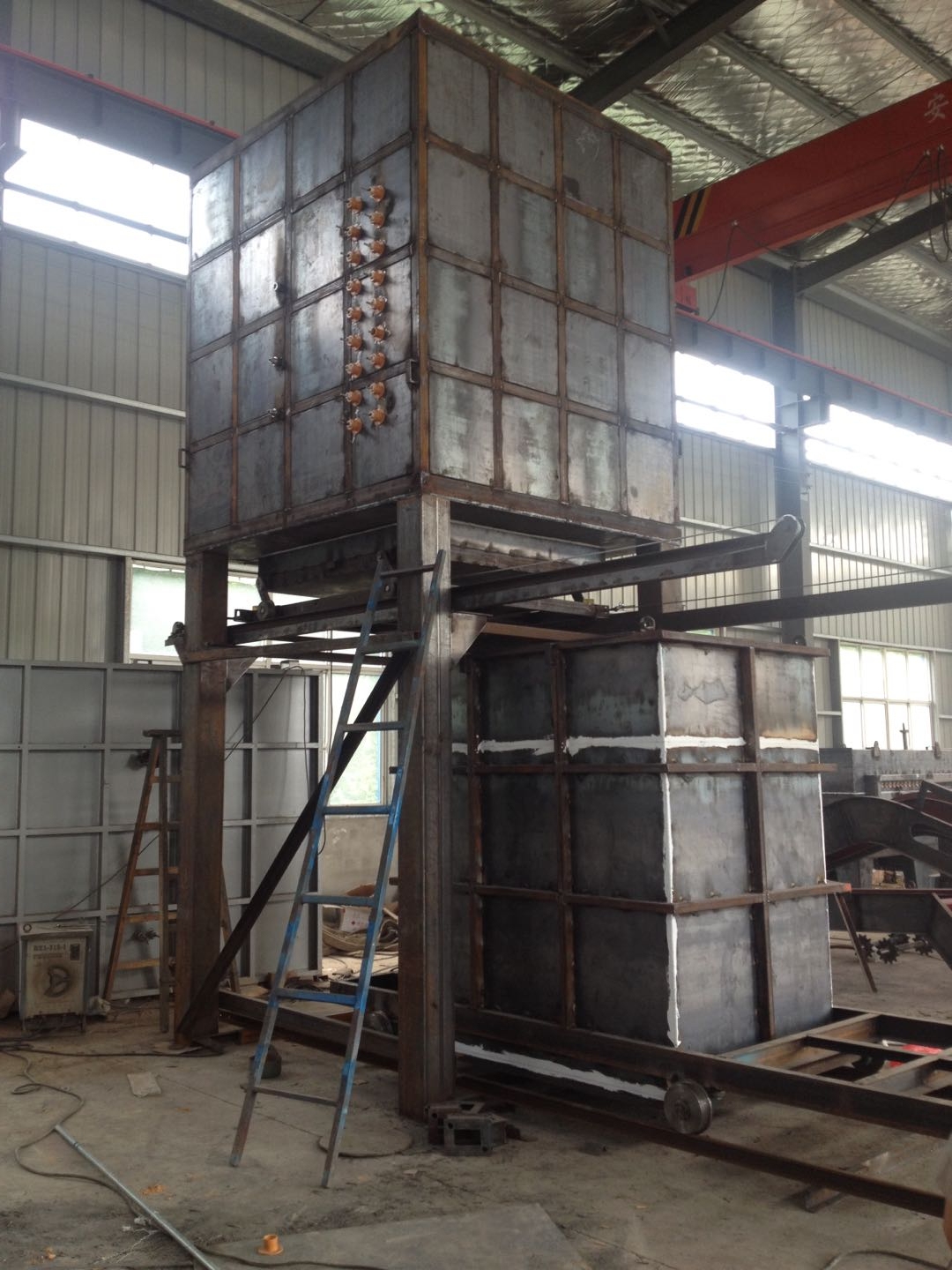

二.铝合金淬火炉（立式）的简介：铝合金淬火炉是由加热炉罩和移动式底架组成的。方形（或圆形）炉罩顶装有起重机机构，通过链条和挂钩可将料筐吊至炉膛。炉罩由型钢支起，底部有气动（或电动）操作的炉门。位于炉罩下方的底架可沿轨道移动、定位，底架上面载有淬火水槽和料筐。生产时，将底架上的料筐移至炉罩正下方，打开炉门，放下链条及挂钩将料筐吊入炉膛，关闭炉门后进行加热。淬火是地，先将底架上的水槽移至炉罩正下方，然后打开炉门，放下链条，将料筐（工件）淬入水中。
铝合金淬火炉适用于对大、中型铝合金产品零部件的固溶处理及时效处理。
三.铝合金淬火炉的主要技术参数
额定温度 650 ℃
控温精度 ±1 ℃
有效工作尺寸 由用户提供要求
淬火转移时间 8-12 秒(可调)
淬火槽容积 根据用户要求设计
淬火液温度 60～90 ℃ (可调)
四.铝合金淬火炉的设备结构:
铝合金淬火炉是由炉体、炉体钢支架、可拆式炉顶、炉衬、电热元件、循环风机、导风板、炉底对开式炉门、倍速升降机构、料架、淬火槽、运料车、控制系统及配电柜/控制柜、液压系统等组成。
炉体外壳框架采用型钢焊接成型，内壁采用1Cr18Ni9Ti耐热钢板，内衬采用优质全纤维结构，炉壳内表面贴附一层橡胶石棉板，起到隔热作用并保护炉壳表面不被腐蚀。
加热元件采用加热元件采用0Cr25AL5合金丝绕制成带状，套在绝缘瓷管上，通过不锈圆钢固定于炉壳上，这种结构电阻带悬挂在炉膛四周，有利与热量散发和流通。
热风循环装置由通风机装置和导风板组成，通风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。导风板采用1Cr18Ni9Ti耐热钢制成，通过若干个搁杆固定于炉膛内壁上，将电阻带包裹在里面，通过热风循环系统将电阻带散发的热量进行热循环，使炉内温度均匀。通风装置按炉膛容积制作，确保热风循环次数在40次/分钟以上。
温控系统采用PID过零触发可控硅，智能表控温。另采用上海大华仪表厂多点自动记录仪记录温度和超温报警双重控制，确保工件不超温，该控温仪还设置了通讯口，可与中央控制计算机通讯，工艺过程的温度控制数值、保温时间等参数由中央控制计算机统一编程、管理。
炉体外壳框架采用型钢焊接成型，内壁采用1Cr18Ni9Ti耐热钢板，内衬采用优质全纤维结构，炉壳内表面贴附一层橡胶石棉板，起到隔热作用并保护炉壳表面不被腐蚀。
加热元件采用加热元件采用0Cr25AL5合金丝绕制成带状，套在绝缘瓷管上，通过不锈圆钢固定于炉壳上，这种结构电阻带悬挂在炉膛四周，有利与热量散发和流通。
热风循环装置由通风机装置和导风板组成，通风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。导风板采用1Cr18Ni9Ti耐热钢制成，通过若干个搁杆固定于炉膛内壁上，将电阻带包裹在里面，通过热风循环系统将电阻带散发的热量进行热循环，使炉内温度均匀。通风装置按炉膛容积制作，确保热风循环次数在40次/分钟以上。
温控系统采用PID过零触发可控硅，智能表控温。另采用上海大华仪表厂多点自动记录仪记录温度和超温报警双重控制，确保工件不超温，该控温仪还设置了通讯口，可与中央控制计算机通讯，工艺过程的温度控制数值、保温时间等参数由中央控制计算机统一编程、管理。

用途：
RJ3系列铝合金淬火炉系节能型周期作业式铝合金淬火炉，供铝合金压铸件、铝型材、活塞、压缩机电机转子、铝板等铝合金零件在高均温状态下进行淬火、退火、固熔、时效热处理。


 额定温度：650 ℃
  控温精度：±1 ℃
  有效工作尺寸：由用户提供要求
  淬火转移时间：8-12 秒(可调)
  淬火槽容积：根据用户要求设计
  淬火液温度：60～90 ℃ (可调)
  设备结构：铝合金淬火炉是由炉体、炉体钢支架、可拆式炉顶、炉衬、电热元件、循环风机、导风板、炉底对开式炉门、倍速升降机构、料架、淬火槽、运料车、控制系统及配电柜/控制柜、气动系统等组成。
  用途：主要用于铝轮毂、铝铸件及各种铝合金标准件的快速固溶处理，恒温时间结束后，工件的转移速度10秒以内。
  特点：高架结构炉型、顶装式加热元件，安装、更换方便；强循环高压风机，风量大，效果显著，温差达 ± 3~ 5 ℃ ；淬火转移时间 5~10s 内可调，无明显的摆动与震动；PID 调控炉温，上、下限报警，可进行计算机控制并具有联网功能。



一、用途
   主要用于铝轮毂、铝铸件及各种铝合金标准的快速固溶处理、恒温时间结束后，工件的转移速度7-10秒以内，550℃水槽温度70-80℃.
二、技术参数




产品名称

主要参数



功 率（KW）

电源



温 度
（℃）



工 作 空 间 尺 寸
（㎜）



重量
（㎏）

相数

电 压（V）

 45KW立式淬火炉

45

3

380

600

Φ600×1200



 50KW立式淬火炉

50

3

380

600

Φ600×1600



 55KW立式淬火炉

55

3

380

600

Φ800×1000



 60KW立式淬火炉

60

3

380

600

Φ800×1200



 70KW立式淬火炉

70

3

380

600

Φ800×1600



 75KW立式淬火炉

75

3

380

600

800×800×1200

65000

 85KW立式淬火炉

85

3

380

600

Φ1000×1300



 90KW立式淬火炉

90

3

380

600

900×900×1300

70000

 95KW立式淬火炉

95

3

380

600

1000×1000×1200

80000

 120KW立式淬火炉

120

3

380

600

Φ1300×1900



 120KW立式淬火炉

120

3

380

600

1200×1200×1400



 150KW立式淬火炉

150

3

380

600

1400×1400×1800



 240KW立式淬火炉

240

3

380

600

1500×2000×2500



 360KW立式淬火炉

360

3

380

600

φ900×8000



 420KW立式淬火炉

420

3

380

600

φ1300×10000
